Rof електрооптички модулатор 1550nm AM серије интензитетски модулатор 40G
Карактеристика
* Ниски губици уметања
* Висок пропусни опсег
* Низак полуталасни напон
* Опција прилагођавања
Примена
⚫ ROF системи
⚫ Квантна дистрибуција кључева
⚫ Ласерски сензорски системи
⚫ Модулација бочног опсега
| Роф-АМ серија | Роф-AM-07 | Роф-AM-08 | Роф-AM-10 | Роф-AM-13 | Роф-AM-15 | |||
| Радна таласна дужина | 780 нм | 850 нм | 1064 нм | 1310 нм | 1550 нм | |||
| Пропусни опсег | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Губитак уметања | <5dB | <5dB | <5dB | <5dB | <4dB | |||
| Однос изумирања @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @РФ (1 кХз) | <3V | <3V | <4V | <3,5V | <6V | <5V | ||
| VΠ @Bias | <3,5V | <3,5V | <5V | <5V | <8V | <7V | ||
Информације о наручивању
| Роф | AM | XX | XXG | XX | XX | XX |
| Тип： AM---Модулатор интензитета | Таласна дужина: 07---780нм 10---1060 нм 13---1310 нм 15---1550 нм | Пропусни опсег： 10 GHz 20 GHz 40 GHz 50 GHz
| Монитор ПД: ПД---Са ПД | Тип улазно-излазног влакна: ПП---ПМ/ПМ
| Оптички конектор: ФА---ФЦ/АПЦ ФП---ФЦ/ПЦ СП --- Прилагођавање |
Р-АМ-15-40Г
Модулатор интензитета таласне дужине 1550nm 40GHz
| Параметар | Симбол | Мин. | Тип | Макс | Јединица | ||||
| Оптички параметри | |||||||||
| Радна таласна дужина | l | 1530 | 1550 | 1565. | nm | ||||
| Губитак уметања | IL | 4 | 5 | dB | |||||
| Губитак оптичког повратка | ОРЛ | -45 | dB | ||||||
| Однос екстинкције прекидача @DC | ЕР@ДЦ | 20 | 23 | 45 | dB | ||||
| Динамички однос изумирања | ДЕР | 13 | dB | ||||||
| Оптичко влакно | Унослука | Панда ПМ Фуџикура СМ | |||||||
| излазни порт | Панда ПМ Фуџикура СМ | ||||||||
| Интерфејс оптичких влакана | ФЦ/ПЦ, ФЦ/АПЦ или корисник који наводи | ||||||||
| Електрични параметри | |||||||||
| Оперативни пропусни опсег(-3dB) | S21 | 28 | 30 | GHz | |||||
| Полуталасни напон Vpi | RF | @50KHz |
| 4,5 | 5 | V | |||
| Пристрасност | @Bias |
| 6 | 7 | V | ||||
| Губитак електричног повратка | S11 | -12 | -10 | dB | |||||
| Улазна импеданса | RF | ZRF | 50 | W | |||||
| Пристрасност | ZПРИСТРАСНОСТ | 1M | W | ||||||
| Електрични интерфејс | V(ф) | ||||||||
Гранични услови
| Параметар | Симбол | Јединица | Мин. | Тип | Макс |
| Улазна оптичка снага | Pу, Макс | дБм | 20 | ||
| Улазна РФ снага | дБм | 28 | |||
| напон преднапона | Vbias | V | -15 | 15 | |
| Радна температура | Врх | ℃ | -10 | 60 | |
| Температура складиштења | Тест | ℃ | -40 | 85 | |
| Влажност | RH | % | 5 | 90 |

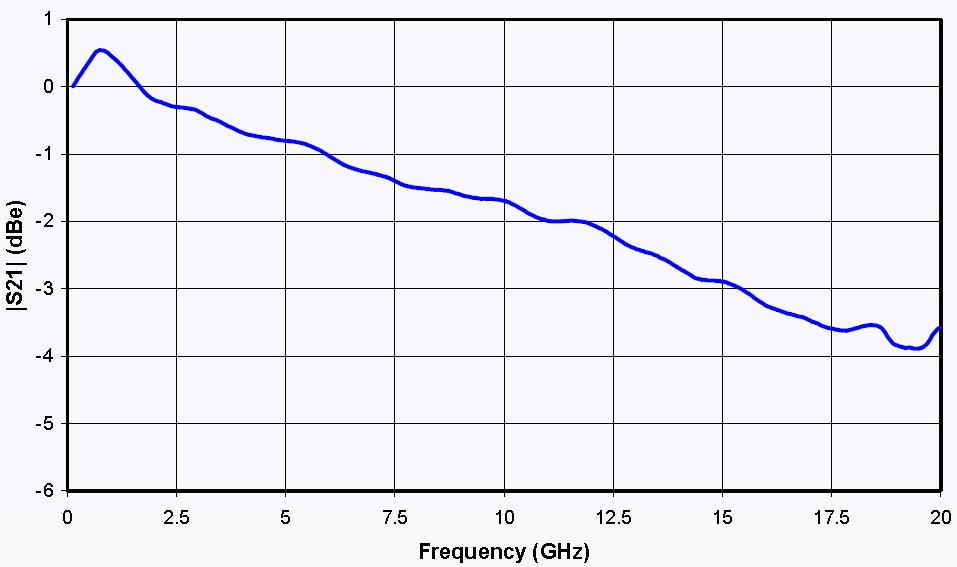

Крива S21
&S11 крива
Криве S21 и s11
Механички дијаграм
| ПОРТ | Симбол | Напомена |
| У | Оптички улазни порт | ПМ влакна (125μm/250μm) |
| Напоље | Оптички излазни порт | Опција за ПМ и СМФ |
| RF | РФ улазни порт | СМА(ф) |
| Пристрасност | Порт за контролу пристрасности | 1,2 Bias, 34-N/C |
Рофеа Оптоелектроника нуди линију производа комерцијалних електрооптичких модулатора, фазних модулатора, модулатора интензитета, фотодетектора, ласерских извора светлости, DFB ласера, оптичких појачала, EDFA, SLD ласера, QPSK модулације, импулсног ласера, детектора светлости, балансираног фотодетектора, ласерског драјвера, оптичког појачала, мерача оптичке снаге, широкопојасног ласера, подесивог ласера, оптичког детектора, драјвера ласерске диоде, оптичког појачала. Такође нудимо многе посебне модулаторе за прилагођавање, као што су фазни модулатори са низом 1*4, модулатори са ултра-ниским Vpi и ултра-високим односом екстинкције, који се првенствено користе на универзитетима и институтима.
Надамо се да ће наши производи бити од помоћи вама и вашем истраживању.
