Ултра компактни IQ модулатор, контролер пристрасности, аутоматски контролер пристрасности
Карактеристика
• Омогућава три пристрасности за IQ модулаторе. Формат модулације је независан:
• Верификовано QPSK, QAM, OFDM, SSB
•Укључи и користи:
Није потребна ручна калибрација, све је аутоматско
• I, Q кракови: контрола у режимима Peak и Null Висок однос екстинкције: 50dB max1
• P рука: контрола у Q+ и Q- режимима Тачност: ± 2◦
• Низак профил: 40 мм (Ш) × 28 мм (Д) × 8 мм (В)
• Висока стабилност: потпуно дигитална имплементација Једноставно за коришћење:
•Ручно управљање са мини џампером Флексибилне OEM операције преко UART2
• Два режима за обезбеђивање напона преднапона: a. Аутоматска контрола преднапона b. Кориснички дефинисан напон преднапона
Примена
•LiNbO3 и други IQ модулатори
• QPSK, QAM, OFDM, SSB итд.
• Кохерентни пренос
Перформансе

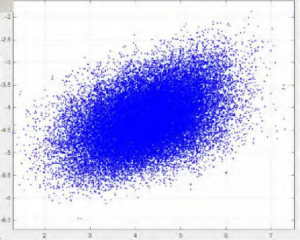

Слика 1. Констелација (без контролера)
Слика 2. QPSK констелација (са контролером)

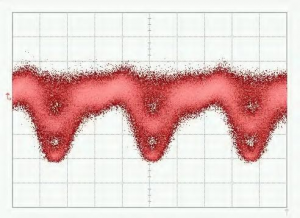

Слика 3. QPSK-Eye шема
Слика 5. 16-QAM констелациони образац
Слика 4. QPSK спектар
Слика 6. 16-QAM спектар
Спецификације
| Параметар | Мин. | Тип | Макс | Јединица |
| Контролне перформансе | ||||
| I, Q кракови се контролишуНула (минимум) илиВрхунац (максималан) тачка | ||||
| Однос изумирања | МЕР1 | 50 | dB | |
| П рука је контролисана укљученаQ+(десно) квадратура) илиQ-( лево квадратура) тачка | ||||
| Тачност на четвороугаонику | −2 | +2 | степен2 | |
| Време стабилизације | 15 | 20 | 25 | s |
| Електрични | ||||
| Позитиван напон струје | +14,5 | +15 | +15,5 | V |
| Позитивна струја снаге | 20 | 30 | mA | |
| Негативни напон струје | -15,5 | -15 | -14,5 | V |
| Негативна струја снаге | 8 | 15 | mA | |
| Опсег излазног напона | -14,5 | +14,5 | V | |
| Амплитуда треперења | 1%Vπ | V | ||
| Оптички | ||||
| Улазна оптичка снага3 | -30 | -8 | дБм | |
| Улазна таласна дужина | 1100 | 1650. | nm | |
1. MER се односи на однос екстинкције модулатора. Постигнути однос екстинкције је обично однос екстинкције модулатора наведен у техничком листу модулатора.
2. Имајте у виду да улазна оптичка снага не одговара оптичкој снази на одабраној тачки преднапона. Она се односи на максималну оптичку снагу коју модулатор може да емитује контролеру када се преднапон креће од −Vπ до +Vπ.
Кориснички интерфејс
Слика 5. Склоп
| Група | Операција | Објашњење |
| Ресетуј | Уметните џампер и извуците га након 1 секунде | Ресетујте контролер |
| Моћ | Извор напајања за контролер пристрасности | V- повезује негативну електроду напајања |
| V+ повезује позитивну електроду напајања | ||
| Средњи порт се повезује са уземљивачем | ||
| Поларни1 | PLRI: Уметните или извуците краткоспојник | без џампера: Нулти режим; са џампера: Вршни режим |
| PLRQ: Уметните или извуците краткоспојник | без џампера: Нулти режим; са џампера: Вршни режим | |
| PLRP: Уметните или извуците краткоспојник | без џампера: Q+ режим; са џамперем: Q- режим | |
| ЛЕД | Стално укључено | Рад у стабилним условима |
| Укључивање-искључивање или искључивање-укључивање сваких 0,2 с | Обрада података и тражење контролне тачке | |
| Укључивање-искључивање или искључивање-укључивање сваке 1 секунде | Улазна оптичка снага је преслаба | |
| Укључивање-искључивање или искључивање-укључивање сваке 3 секунде | Улазна оптичка снага је прејака | |
| Политика приватности2 | Повежите се са фотодиодом | ПД порт повезује катоду фотодиоде |
| GND порт повезује аноду фотодиоде | ||
| Напони преднапона | In, Ip: Напон преднапона за I крак | Ip: Позитивна страна; In: Негативна страна или уземљење |
| Qn, Qp: Напон преднапона за Q крак | Qp: Позитивна страна; Qn: Негативна страна или уземљење | |
| Pn, Pp: Напон преднапона за P крак | Pp: Позитивна страна; Pn: Негативна страна или уземљење | |
| УАРТ | Управљање контролером преко UART-а | 3.3: Референтни напон од 3,3 V |
| GND: Уземљење | ||
| RX: Пријем од контролера | ||
| TX: Пренос контролера |
1 Полар зависи од системског РФ сигнала. Када у систему нема РФ сигнала, полар треба да буде позитиван. Када РФ сигнал има амплитуду већу од одређеног нивоа, полар ће се променити из позитивног у негативан. У овом тренутку, нулта тачка и вршна тачка ће се међусобно наместити. Q+ тачка и Q- тачка ће се такође наместити. Прекидач полара омогућава кориснику да промени полар.
директно без промене оперативних тачака.
2Само једна опција треба да буде између коришћења контролне фотодиоде и коришћења модулаторске фотодиоде. Препоручује се употреба контролне фотодиоде за лабораторијске експерименте из два разлога. Прво, контролна фотодиода има загарантована својства. Друго, лакше је подесити интензитет улазне светлости. Ако користите интерну фотодиоду модулатора, уверите се да је излазна струја фотодиоде строго пропорционална улазној снази.
